欧姆龙plc的I/O存储器区详解

欧姆龙plcIO存储区域是指通过指令的操作作数可以进入的区域。它由I/O继电器区（CIO）、内部辅助继电器区（WR）、保持继电器区（HR）、特殊 辅助继电器区（AR）、暂存区（TR）、数据存储区（DM）、定时器（TIM）、计数器（CNT）状态标志、时钟脉冲、任务标志（TK）、变址 寄存器（IR）、数据寄存器（DR）等组成，主要是用来存储输入、输出数据和中间变量，提供定时器等的系统状态和信息。

I/O 存储区种类

可从梯形图程序读取或写入I/O存储器。I/O存储器是由通过外部设备进行输入/ 输出的区、用户区及系统区构成。

CIO 区（CIO 0 ～CIO 289）

CIO 区中，输入位地址范围为CIO 0 ～CIO 99，输出位地址范围为CIO 100 ～CIO 199，串行PLC链接地址范围为CIO 200 ～CIO289。

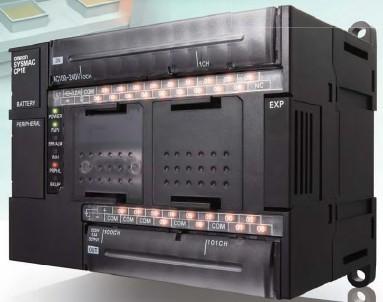

CIO 区中的位和地址为分配给CP1ECPU 单元的内置I/O端子及扩展单元/ 扩展I/O 单元。

未分配的输入字和输出位，将可在程序中作为工作位使用。

用户区

下述区域为可由用户自由使用。

l 工作区（W）

工作区为CPU单元内部存储器的一部分。可在编程中使用。与CIO区中的输入位和输出位不同，在此区中不可对外部设备的输入/ 输出进行刷新。

在使用CIO区中其他字前，先将此区用于工作字和位。在CP1ECPU 单元的更新版本中也不会对此区分配新的功能，因此在编程时请先使用此区域中的字。

2 保持区（H）

当PLC置ON 时或运行模式切换（PROGRAM、RUN、MONITOR 模式间切换）时，此区中字将保持其内容。

未安装电池时，如果电源重置则数据将无法保持稳定。

3 数据存储器区（D）

此数据区为用于一般数据存储和处理，且仅可由字（16 位）进行存取。

当PLC置ON 时或运行模式切换（PROGRAM、RUN、MONITOR 模式间切换）时，此区中字将保持其内容。

通过辅助区位可在内置EEPROM备份存储器中保持指定字。

未安装电池时，如果电源重置则数据将无法保持稳定。

4 定时器区（T）

定时器区域分成两个部分：定时器完成标志和定时器当前值（PV）。 最多可使用256个定时器，定时器编号范围T0 ～T255。

1. 定时器完成标志 通过定时器编号，每个定时器完成标志对应一位。 当经过设定的定时器时间时，完成标志置ON。

2. 定时器当前值（PV） 通过定时器编号，每个定时器当前值（PV）为对应由一个字（16 位）进行存取。 根据定时器操作，当前值（PV）增加或减少。

5 计数器区（C）

计数器区域分成两个部分：计数器完成标志和计数器当前值（PV）。 最多可使用256个计数器，计数器编号范围C0 ～C255。

当PLC置ON 时或运行模式切换（PROGRAM、RUN、MONITOR 模式间切换）时，此区中字将保持其内容。

未安装电池时，如果电源重置则数据将无法保持稳定。

• 计数器完成标志 通过计数器编号，每个计数器完成标志对应一位。 当达到设定的计数器值时，完成标志置ON。

• 欧姆龙plcI/O存储器计数器当前值（PV） 通过计数器编号，每个计数器当前值（PV）为对应由一个字（16 位）进行存取。 根据计数器操作，当前值（PV）增加或减少计数。
