欧姆龙CPCJ系列PLC以太网通讯方案

欧姆龙CPCJ系列PLC以太网通讯方案

描述：

  NET30-CS用于欧姆龙CP1E/CP1H/CP1L/CJ1M/CJ2M等系列PLC。

  NET30-CS 桥接器采用三通设计，不占用PLC通讯口，不对原系统做任何硬件和软件修改，即可通过模块的网口对PLC进行数据监控和操作，同时触摸屏可以通过扩展通讯口与PLC进行通讯。

描述：

  NET30-CS用于欧姆龙CP1E/CP1H/CP1L/CJ1M/CJ2M等系列PLC。

  NET30-CS 桥接器采用三通设计，不占用PLC通讯口，不对原系统做任何硬件和软件修改，即可通过模块的网口对PLC进行数据监控和操作，同时触摸屏可以通过扩展通讯口与PLC进行通讯。

NET30-CS 特色功能：

  1、   支持Hostlink和NT LINK通讯，扩展口可以连触摸屏；

  2、   即插即用，无需外供电源，波特率自适应；

  3、   同时支持WEB和参数工具进行参数设置和在线诊断；

  4、   支持欧姆龙FinsTCP/UDP以太网通讯，支持CX-Programmer、组态王等软件通过以太网方式直连PLC。

  5、   以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯。

  6、   以太网支持FinsTCP连接和ModbusTCP同时通讯，最多支持16个上位机的连接。

  7、   提供高级语言编程（如VB、VC、C#等）示例，方便与管理系统对接。

  8、   可配合4G无线路由器或云平台实现远程访问。

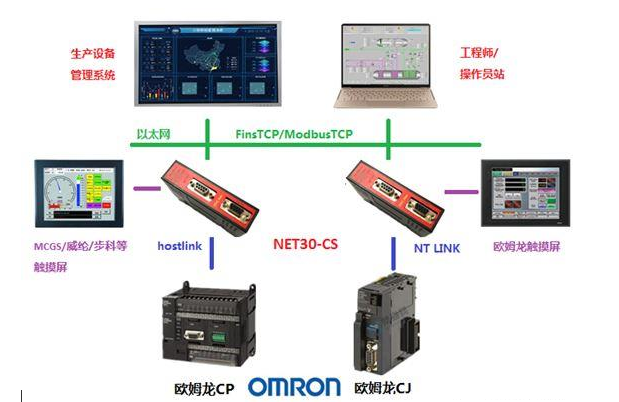

NET30-CS 典型应用：

  以太网口：支持编程下载、上位监控、设备联网，可以同时连接管理系统和工程师/操作员站；

  扩展串口通讯口：连接欧姆龙/PROFACE/MCGS/威纶/步科等触摸屏和编程电缆。

技术参数：
