欧姆龙可编制控制器CS1G产品功能介绍

 欧姆龙PLC解决方案多应用控制器：从高性能机器控制到高度可靠的过程控制可编程控制器CS1G

高性能

终极控制器性能

  为了制造处生产能力可以满足突然变更需求的设施，或制造出与市场竞争对手制造的设备具有明显差异的机械设备，需要可提供满足这些需求所需的性能的最高速度控制器。

SYSMAC CS1 PLC具有最高I/O响应性和数据控制功能，从而大幅缩短处理时间并以更高精度控制机械设备移动。

人工效率

用户友好开发环境

  为了方便添加复杂程序和将bin添加到基于Windows的集成开发环境，新PLC 配备了各种指令。机构化编程功能已得到改进，现在可提高程序再利用效率，从而减少人工需求并降低成本。

继承

高效使用重要资产

  我们客户长年累月积累的专业技术形成其竞争优势的核心。欧姆龙确信可将此类专业技术发挥到极致。实现这点的关键是100%向上兼容性。CS1 PLC支持在无需任何更改的情况下使用现有单元和程序。

使用经过改进的CS1系列PLC可将高级系统扩展到最佳大小

众多产品系列让构建最佳系统变得轻松

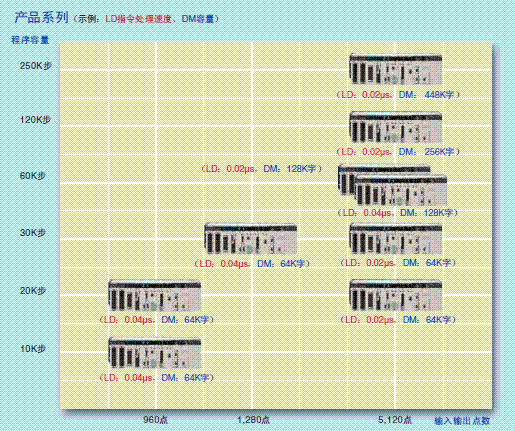

  共九个CPU单元型号可提供广泛应用，从小型系统到大型系统。产品系列还包括存储卡、串行通信板和各种高功能 I/O 单元，可与任何CPU单元配合使用，以灵活创建满足这些要求的系统。

  欧姆龙可编制控制器CS1G产品功能介绍

  欧姆龙可编程控制器CS1G最佳系统

  两个扩展装置系列，长度多大50m，适用于长距离扩展，最多可包括72个单元和7个装置

  由于在12m距离内具备多达80个单元和7个装置的扩展容量，CS1可满足大型控制需求。或者，一个I/O控制单元和多个I/O接口单元可用于连接两个系列的CS1长距离扩展装置（个延边多达50m且共包含多达72个单元和7个装置）。CS1基本I/O单元、CS1高功能I/O单元和CS1 CPU总线单元可安装在装置中的任意位置，且无需满足特殊远程编程要求即可进行编程。

欧姆龙可编制控制器CS1G产品功能介绍

欧姆龙可编程控制器CS1G两个扩展装置系列

注：C200H单元不能安装在长距离扩展装置中。

将单元安装到CPU装置时，最多可控制960点

CS1提高高级空间效率。只需将10个基本I/O单元（各96个I/O点）安装到CPU装置，即可控制多达960个I/O点。或者，通过按住五个模拟量输入单元和五个模拟量输出单元，也可控制多达80个模拟量I/O点。

欧姆龙可编制控制器CS1G产品功能介绍

欧姆龙可编程控制器CS1G将单元安装到CPU装置时，最多可控制960点

提高了数据链接、远程I/O通信和协议宏的刷新功能

以前，仅在执行指令后的I/O刷新期间，cpu总线单元才会发生I/O刷新。但是，借助新CS1，通过使用DLNK指令，可立即刷新I/O。立即刷新特定于CPU总线单元的过程意味着可提高CPU总线单元的刷新响应性，如执行指令时用于数据链接和DeviceNet远程I/O通信和分配的CIO区/DM区字的过程。

欧姆龙可编制控制器CS1G产品功能介绍

欧姆龙可编程控制器CS1G提高了数据链接

大容量CPU单元可增加组件控制电源

CS1 CPU单元均享有多达5,120个I/O点的出众容量、250K步的编程、448的数据存储器（包括扩展数据存储器）和4,096个定时器/计数器。由于具备较大编程容量，CS1 PLC不仅适用于大型系统，还可轻松处理增值应用和其他高级数据处理。

系统总线通信速度翻倍

CPU单元和某些单元之间的数据传送速率已翻倍，从而进一步提高总体系统性能。

欧姆龙可编制控制器CS1G产品功能介绍

欧姆龙可编程控制器CS1G系统总线通信速度翻

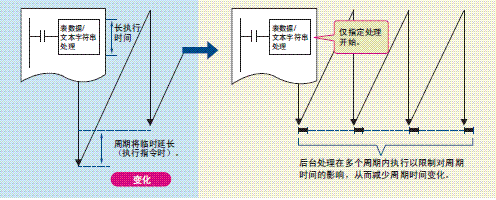

数据处理期间的周期时间变化减少

需要较长时间执行时间的指令（如表数据处理指令和文本字符串指令）将在多个周期内处理，以将周期时间变化降到最低并保持稳定I/O响应。

欧姆龙可编制控制器CS1G产品功能介绍

欧姆龙可编程控制器CS1G数据处理期间的周期时间变化减少

提高指令执行速度和总体性能

  除了进一步改进指令执行引擎（总体PLC性能的核心），RISC集成电路块也已升级，可实现业界最快的指令执行性能。此外，新型号具备可并行处理指令执行和外围处理的模式，从而实现总体速度的平衡改进。

公用处理: 0.3 ms

PCMIX值: 16

周期时间(128点输入和128点输出的周期时间):

仅限基本指令: 38K步/ms

包括专用指令: 22K步/ms

LD指令处理速度: 20 ns

OUT指令处理速度: 20 ns

子程序处理速度: 2.1 μs

进一步改进通信功能。无缝网络增加了生产站点透明度。

通过EtherNet/IP的PLC之间的高速、高容量数据链接

  EtherNet/IP受支持。EtherNet/IP是全球标准网络，使用领先的通用Ethernet技术实现控制盒信息网络集成。这通过通用Ethernet支持PLC之间的数据链接、PLC和多厂商设备之间的数据链接和PLC和PT之间的通信。

  CompoNet大幅减少了连线、提高信息处理量和增强标准化

  CompoNet是用于位级别控制的多厂商网络，1.0ms约为1,000点。它支持传感器和传动器级别的信息通信。维护信息可在每个从站控制，以便实现设备的预防维护。

基于DeviceNet的灵活系统构建

  CS1系列支持全球多供应商总线标准DeviceNet。通过连接到多达64个节点用于各种FA应用程序以及通过可确保高可用性和轻松维护的设备配置文件和配置器工具，大大增强了多供应商环境中的组件连接。通过继承MULTIPLE I/O TERMINAL等产品，甚至可进一步灵活配置生产系统。

增强Ethernet支持的功能

  Ethernet正在成为信息网络日益重要的标准。除了FINS信息、FTP文件传送和邮件通知，还支持八个用于TCP/IP和UDP/IP的Socket接口，因此生产管理现在可与生产站点有机链接。

用于跨网络级别进行通信的解决方案

  SYSMAC CS1支持最多跨八个级别的FINS信息通信（参加注释）(使用CX-Programmer Ver. 4.0或更高版本)，而以前的欧姆龙系统仅支持三个级别。扩展到多达八个级别让您可以构建用于跨多个Ethernet和Controller Link网络级别发送FINS信息的无缝通信系统。

注:适用于CPU单元Ver. 2.0或以上。

范围广泛的系统，从小型到大型

  欧姆龙PLC提供可靠的完整产品系列，包括“旗舰”CS1系列以及从小型CP1H到大型CV系列。CS1系列不仅满足小型到大型系统的需求，也满足分布式系统的需求。这可用于针对生产站点的规模和应用构建最佳系统。
