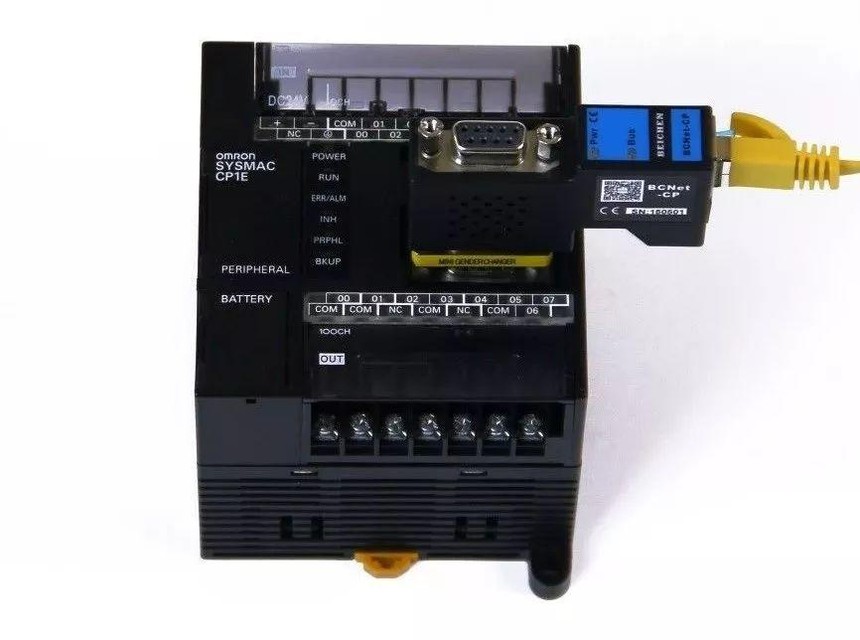

欧姆龙CP系列之CP1E你知道多少？

一款欧姆龙CP系列CP1E的编程,最关心的肯定是它的寻址，I/O 内部辅助触点 数据区地址 定时器 计数器等...

1.CIO区

输入位地址范围为CIO 0 ～ CIO 99，

输出位地址范围为CIO 100～ CIO 199，

串行PLC 链接地址范围为CIO 200～ CIO 289。

这类地址是直接分配给CPU 单元的内置I/O 端子、

CP1E NA 型CPU 单元的内置模拟I/O 端子及CP 系列扩展单元/ 扩展I/O 单元。

该区刷新外部设备的输入/ 输出数据。

欧姆龙的寻址感觉会有点奇怪, 输入有0~99通道 每个通道16位不过只有前12个位0-11有效,

例如0.08即为0通道第9个位 2.03即为2通道第4个位,

在这个小型PLC领域500点一下,这么多地址是肯定够用的了！

输出通道100~199 每个通道16位 不过只有前8位0-7有效

例如100.06即为100通道第7个位 102.03即为102通道第4个位

从PLC就可以看出，输入一个通道12点 输出一个通道8点，

这就叫人挺费解的,为什么欧姆龙会这么设计呢？

感觉西门子的 输入I 输出Q 三菱的输入X 输出Y 寻址都是8位 更好些！

2.工作区(W0-W99)

为CPU 单元内部存储器的一部分，可供编程时使用。与CIO 区中的输入位和输出位不同，该区并不刷新外部设备的输入/ 输出数据。

就当内部中间继电器使用,和三菱西门子中的M一个意思

3.保持区(H0-H49)

为CPU 单元内部存储器的一部分，可供编程时使用。与CIO区中的输入位和输出位不同，该区并不刷新外部设备的输入/ 输出数据。

当PLC 的电源接通或运行模式在PROGRAM、RUN或MONITOR间切换时，该区中的字将保持其内容。

带保持功能的内部中间继电器！

4.数据区

该数据区用于一般数据存储和处理，只能按字(16 位)进行存取。

当PLC 置ON 或运行模式在PROGRAM、RUN或MONITOR模式间切换时，该区中的字将保持其内容。

DM区中的部分字可通过辅助区位保存到内置EEPROM备份存储器中。这些指定字即指DM区中的备份字。

5.定时器区

定时器区包含定时器完成标志( 各1位) 和定时器当前值(PV)( 各16 位)。当递减定时器当前值(PV) 到达

0( 完成计时) 或当递增/ 递减定时器当前值(PV) 到达设定值或0时，完成标志置ON。

6.计数器区

计数器区包含计数器完成标志( 各1位) 和计数器当前值(PV)( 各16 位)。当计数器当前值(PV) 到达设定

值( 完成计数) 时，完成标志置ON。

7.辅助区

该区中的字和位具有预先分配的功能。
