欧姆龙PLC解决方案之的干货,欧姆龙PLC地址是如何分配呢？

  欧姆龙PLC解决方案中提到欧姆龙PLC系统中的单元，根据前后位置或单元的特殊性，分别占用CIO区不同的地址，了解地址分配、知道输入、输出数据的具体存放位置，就能够利用编程对数据进行正确的处理。

  欧姆龙PLC的地址分配

在I/O存储器中，CPU单元和CP1W扩展单元的输入地址占用000 ~ 016通道，输出地址占用100 ~ 116通道，而1个通道就是我们所说的1个字，它也等于16个位，本篇我们以CP1H为例，来说明PLC地址分配的规律。

1、CPU单元地址分配

X和XA型CPU

X和XA型CPU单元自带40点I/O，其中输入24点，输出16点，在CIO区输入部分占用0 ~ 1通道，总共分配24个输入位：

① 其中12个位为0通道的位00 ~ 位11

② 另12个位为1通道的位00 ~ 位11

③ 0通道和1通道中不使用的位12 ~ 位15，将始终被清除，且不可用作内部辅助工作位

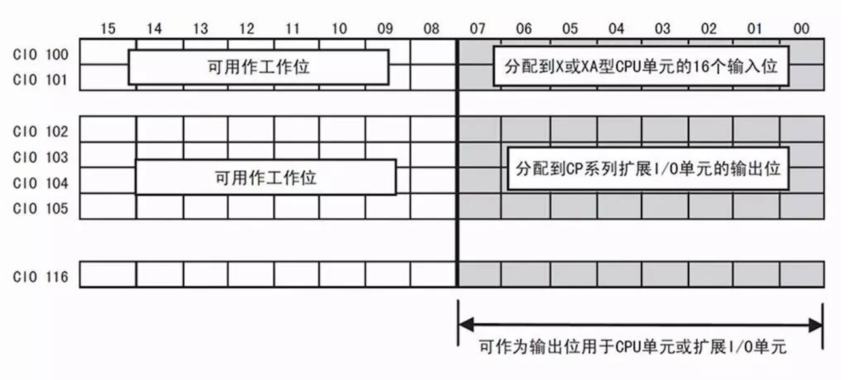

X和XA型CPU单元的输出16点，在CIO区输出部分占用100 ~ 101通道，总共分配16个输出位：

① 其中8个位为100通道的位00 ~ 位07

② 另8个位为101通道的位00 ~ 位07

③ 100通道和101通道的位08 ~ 位15，可用作内部辅助工作位

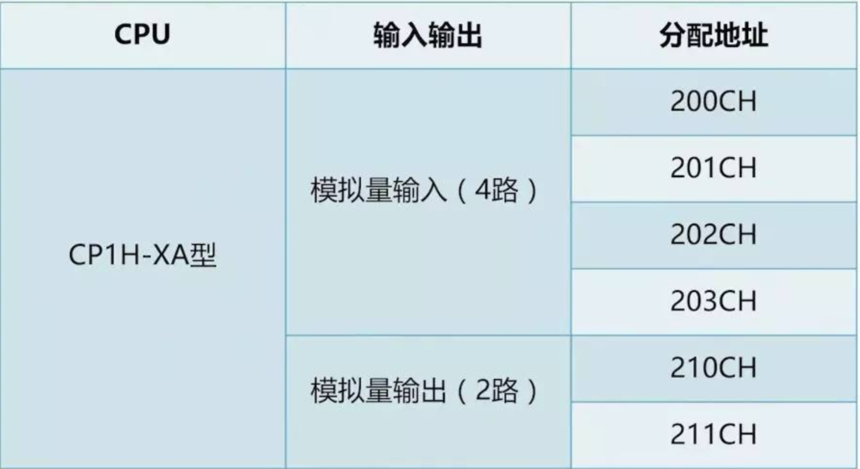

CP1H-XA型CPU中自带了模拟量输入和输出，其中4路模拟量输入占用200 ~ 203通道，2路模拟量输出占用210 ~ 211通道。

Y型CPU

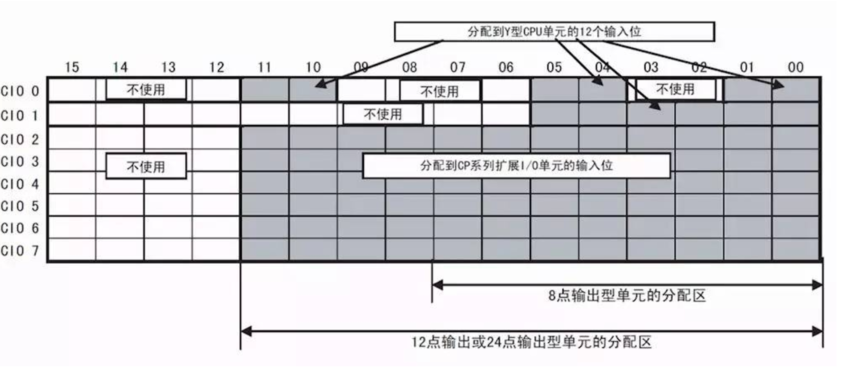

CP1H-Y型CPU中自带20点I/O，其中输入12点，输出8点，由于脉冲输入输出专用端子占用，输入输出被分配到不连续的地址：

① 所以Y型CPU单元的输入，占用CIO区0通道和1通道的共计12点

② 0通道和1通道中不使用的位12 ~ 位15，将始终被清除，且不可用作内部辅助工作位

Y型CPU单元的输出8点，也是由于脉冲输入输出专用端子占用：

① 欧姆龙CPU单元的输出占用CIO区100通道和101通道的共计8点

② 100通道和101通道中不使用的位08 ~ 位15，可用作内部辅助工作位
